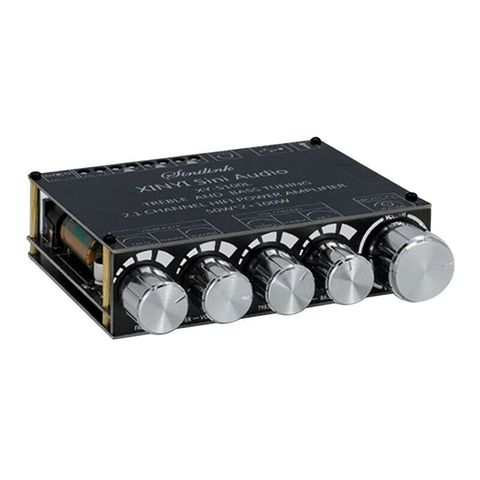

Bộ khuếch đại âm thanh XY‑S100L 2.1 kênh 200W Bluetooth 5.0​​​​​​​

Bộ khuếch đại âm thanh XY‑S100L 2.1 kênh 200W Bluetooth 5.0

Bộ khuếch đại âm thanh XY‑S100L Bluetooth 5.0 200W TPA3116D2 – Amplifier 2.1 kênh công suất cao, bass mạnh, phù hợp dàn home theater, loa subactive, karaoke gia đình, quán cà phê. XY‑S100L là mạch khuếch đại âm thanh 2.1 kênh (stereo + subwoofer) sử dụng IC Class‑D TPA3116D2, công suất danh định 50W + 50W + 100W (tối đa 100W + 100W + 200W tùy nguồn, trở kháng loa), tích hợp Bluetooth 5.0, AUX, USB (U‑disk), USB sound card, điều chỉnh âm lượng, bass, treble, hỗ trợ app Sinilink, phù hợp cho dàn home theater, loa subactive, karaoke gia đình, quán cà phê, cửa hàng cần âm thanh bass mạnh, công suất lớn, kích thước gọn.

1. Thông số kỹ thuật chính

• Model: XY‑S100L.

• IC công suất: TPA3116D2 (Class‑D).

• Cấu hình kênh: 2.1 (2 kênh stereo L/R + 1 kênh subwoofer).

• Công suất ngõ ra (rated):

  • 50W × 2 (L/R) + 100W (sub) – tùy nguồn, trở kháng.

• Công suất tối đa:

  • 100W × 2 (L/R) + 200W (sub) – điều kiện lý tưởng, nguồn mạnh, loa 4 Ω.

• Trở kháng loa phù hợp:

  • L/R: 4 – 8 Ω (khuyên dùng 4 Ω để đạt công suất cao).

  • Sub: 2 – 8 Ω (tùy thiết kế loa sub, mạch crossover).

• Dải công suất loa khuyến nghị:

  • L/R: 30 – 150W.

  • Sub: 100 – 300W.

• Ngõ vào âm thanh:

  • Bluetooth 5.0 (kết nối điện thoại, tablet, laptop).

  • AUX 3.5mm.

  • USB (U‑disk, phát file MP3/WAV).

  • USB sound card (biến board thành DAC ngoài cho PC).

• Khoảng cách Bluetooth: ~10–15 m (không vật cản).

• Điện áp nguồn cấp: DC 15 – 26V (khuyên dùng 24V, dòng ≥ 6–8A cho công suất cao).

  • Lưu ý: Không vượt quá 26V để tránh cháy board.

• Điều chỉnh:

  • Núm đa chức năng (Volume, chế độ nguồn vào, EQ).

  • Chiết áp bass, treble (tùy phiên bản board).

• Bảo vệ:

  • Quá nhiệt (thermal shutdown).

  • Ngắn mạch đầu ra.

  • Quá dòng.

  • ESD (xả tĩnh điện).

• App điều khiển: Sinilink (Android/iOS) – hiển thị nguồn âm thanh, chuyển EQ, điều chỉnh một số thông số.

• Kích thước: ~95 × 88 × 25 mm.

• Trọng lượng: ~150–160 g (tùy vỏ, đóng gói).

• Ứng dụng: Dàn home theater 2.1, loa subactive, karaoke gia đình, quán cà phê, cửa hàng, văn phòng.

2. Công nghệ và tính năng nổi bật

2.1. Cấu hình 2.1 kênh – Bass mạnh, âm thanh sống động

• 2 kênh stereo + 1 kênh subwoofer:

  • Kênh L/R: đẩy loa vệ tinh, loa bookshelf.

  • Kênh sub: đẩy loa sub 100–300W, tạo bass sâu, mạnh.

  • Phù hợp phim hành động, nhạc EDM, rock, karaoke.

• Công suất cao:

  • 50W × 2 + 100W (rated), tối đa 100W × 2 + 200W.

  • Đủ cho phòng 20–40 m², quán cà phê, karaoke gia đình.

2.2. IC TPA3116D2 – Class‑D hiệu suất cao

• Class‑D amplifier:

  • Hiệu suất cao (> 90%), ít tỏa nhiệt so với Class‑AB cùng công suất.

  • Phù hợp cho loa công suất lớn, nguồn 15–24V, kích thước nhỏ gọn.

• TPA3116D2:

  • IC công suất stereo/sub, hỗ trợ 2–8 Ω, điện áp 12–26V.

  • Tích hợp bảo vệ quá nhiệt, ngắn mạch, quá dòng.

  • Âm thanh sạch, bass khá, phù hợp nhạc pop, rock, phim.

2.3. Bluetooth 5.0 + AUX + USB – Đa dạng nguồn phát

• Bluetooth 5.0:

  • Kết nối không dây với điện thoại, tablet, laptop.

  • Khoảng cách ~10–15 m (không vật cản), độ trễ chấp nhận được cho nghe nhạc, karaoke cơ bản.

• AUX 3.5mm:

  • Kết nối dây với TV, máy tính, DAC, đầu phát nhạc.

  • Hữu ích khi Bluetooth bị nhiễu, hoặc cần độ trễ cực thấp.

• USB (U‑disk, USB sound):

  • Phát nhạc trực tiếp từ USB flash (file MP3, WAV…).

  • Hỗ trợ USB sound card, biến board thành DAC ngoài cho PC.

2.4. Điều chỉnh âm lượng, bass, treble, EQ qua app

• Núm đa chức năng + chiết áp:

  • Volume: điều chỉnh mức âm lượng tổng.

  • Bass, treble: tăng/giảm dải trầm, dải cao.

  • Một số phiên bản có EQ preset (pop, rock, jazz, movie…).

• App Sinilink:

  • Hiển thị nguồn âm thanh đang dùng (Bluetooth/AUX/USB).

  • Chuyển EQ, điều chỉnh một số thông số (tùy firmware).

  • Tiện lợi khi board lắp trong hộp, khó vặn núm.

2.5. Bảo vệ toàn diện

• Thermal shutdown, over‑current, short‑circuit, ESD:

  • Tự ngắt khi nhiệt độ IC quá cao, dòng quá lớn, đầu ra bị chập.

  • Bảo vệ khỏi xung tĩnh điện, tăng tuổi thọ mạch.

3. Ứng dụng thực tế

• Dàn home theater 2.1:

  • Kết hợp 2 loa vệ tinh + 1 loa sub, tạo âm thanh vòm, bass mạnh.

  • Xem phim, chơi game, nghe nhạc với trải nghiệm影院 tại nhà.

• Loa subactive, loa thùng bass lớn:

  • Làm ampli cho loa sub 100–300W, kết hợp với loa vệ tinh.

  • Bass sâu, mạnh, phù hợp nhạc EDM, rock, phim hành động.

• Karaoke gia đình, quán cà phê:

  • Hát karaoke với micro không dây, mixer nhỏ.

  • Phát nhạc nền, tạo không gian âm thanh sống động.

• Cửa hàng, văn phòng, showroom:

  • Phát nhạc nền, quảng cáo, thông báo.

  • Công suất đủ cho không gian 30–60 m², nhiều loa mắc song song/series.

4. Lưu ý khi lựa chọn và lắp đặt

• Nguồn cấp:

  • Điện áp: 15–24V DC (khuyên dùng 24V).

  • Dòng: ≥ 6–8A cho công suất cao (tính cả dự phòng).

  • Sử dụng nguồn switching chất lượng, đủ dòng, có bảo vệ.

  • Không vượt quá 26V để tránh cháy board.

• Loa phù hợp:

  • L/R: 4–8 Ω, công suất 30–150W.

  • Sub: 2–8 Ω, công suất 100–300W.

  • Công suất loa nên ≥ 1,2–1,5 × công suất ampli để an toàn.

• Tản nhiệt:

  • Gắn IC vào heatsink nhôm, có keo tản nhiệt.

  • Đặt ở nơi thoáng, không che kín, có thể thêm quạt nhỏ.

• Dây loa, dây nguồn:

  • Dây loa: tiết diện đủ lớn (16–14 AWG), tránh quá dài (> 3–5 m).

  • Dây nguồn: tiết diện ≥ 16–14 AWG, đảm bảo cấp đủ dòng.

• Chống hú, nhiễu:

  • Sắp xếp dây tín hiệu, dây nguồn, dây loa xa nhau.

  • Nối mass đúng, tránh vòng lặp mass gây ù, nhiễu.

5. Các lỗi thường gặp và nguyên nhân

• Âm thanh nhỏ, bass yếu:

  • Nguyên nhân: Nguồn yếu (điện áp thấp, dòng không đủ), loa 8 Ω thay vì 4 Ω, chiết áp bass/treble chưa chỉnh, dây loa quá dài/nhỏ.

• Mạch nóng, tự ngắt:

  • Nguyên nhân: Tản nhiệt kém, công suất quá cao so với khả năng tản, nguồn không ổn định, loa trở kháng thấp hơn thiết kế.

• Nhiễu, ù, rè:

  • Nguyên nhân: Nguồn kém chất lượng, dây tín hiệu/nhỏ, mass nối sai, Bluetooth bị nhiễu, đặt gần nguồn xung, biến áp.

• Một kênh không hoạt động:

  • Nguyên nhân: IC kênh đó hỏng, dây loa đứt, chiết áp kênh hỏng, hàn kém, quá tải làm chết kênh.

6. Dịch vụ kỹ thuật tại Viện Máy Tính

Viện Máy Tính cung cấp dịch vụ tư vấn, lắp ráp và hỗ trợ bộ khuếch đại âm thanh XY‑S100L:

• Tư vấn giải pháp:

  • Khảo sát nhu cầu (home theater, subactive, karaoke, quán cà phê).

  • Tư vấn mạch ampli, nguồn, loa, sub, tản nhiệt, vỏ phù hợp.

• Lắp ráp, tích hợp:

  • Gắn IC vào heatsink, lắp vỏ, quạt tản nhiệt (nếu cần).

  • Kết nối nguồn, loa, ngõ vào Bluetooth/AUX/USB, núm điều chỉnh.

  • Test công suất, kiểm tra nhiệt độ, độ ổn định.

• Kiểm tra, xử lý lỗi:

  • Đo điện áp, dòng, công suất thực tế.

  • Xử lý lỗi âm thanh nhỏ, nhiễu, ù, kênh chết, quá nhiệt.

  • Tư vấn nâng cấp nguồn, loa, tản nhiệt, thêm mạch bảo vệ, crossover.

7. Thông tin liên hệ

• Tổng đài gọi mua hàng: 1900 6163

• Hotline hỗ trợ qua Zalo (7:30 – 20:30): 096789 1080

  • Tư vấn: Mạch ampli, nguồn, loa, subactive, dàn mini, karaoke gia đình, quán cà phê.

  • Dịch vụ: Lắp ráp, test, xử lý lỗi âm thanh, nhiễu, quá nhiệt, kênh chết.

• Kênh khiếu nại và phản ánh dịch vụ: 0967891080 (liên hệ trực tiếp qua Zalo).

8. Kết luận

XY‑S100L là mạch khuếch đại âm thanh 2.1 kênh công suất cao dựa trên IC TPA3116D2 Class‑D, công suất danh định 50W × 2 + 100W (tối đa 100W × 2 + 200W tùy nguồn, trở kháng loa), tích hợp Bluetooth 5.0, AUX, USB, điều chỉnh âm lượng/bass/treble, hỗ trợ app Sinilink, bảo vệ quá nhiệt, ngắn mạch, quá dòng, ESD, phù hợp cho dàn home theater, loa subactive, karaoke gia đình, quán cà phê. Với hiệu suất cao, kích thước gọn, dễ lắp ráp, S100L là lựa chọn hợp lý cho người dùng tự chế loa, ampli tại nhà hoặc cần giải pháp công suất lớn, bass mạnh, chi phí hợp lý. Lựa chọn mua sắm và hỗ trợ kỹ thuật tại Viện Máy Tính giúp khách hàng an tâm về chất lượng linh kiện, lắp ráp chuẩn và xử lý nhanh các vấn đề âm thanh, nhiễu, quá nhiệt trong thực tế sử dụng.
